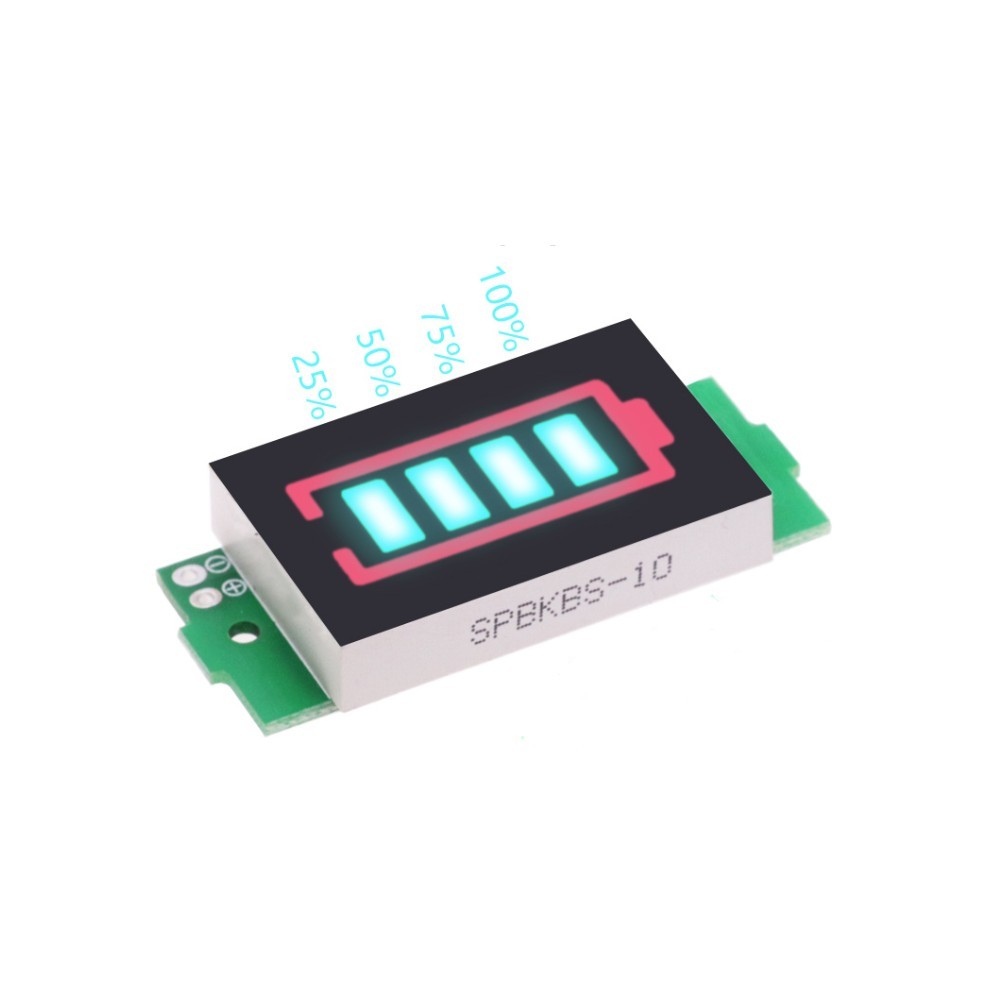

Voltmetru LED 3-34V pentru acumulatori Litiu albastru

Tip voltmetru: LED bar 4 segmente indicator nivel acumulatori litiu

??

Mod de utilizare:

• in functie de numarul de acumulatori in serie face strap in dreptul marcajului care corespunde numarului de elemente sau a tensiunii - S1 corespunde unui acumulator litiu cu 1 element sau unei tensiuni nominale de 3.7V, S3 corespunde unui acumulatori cu 3 elementi sau unei tensiuni nominale de 11.1V

• terminalele + si - ale acumulatorului se lipesc la bornele marcate identic ale voltmetrului

• in functie de locul in care a fost facut strapul, voltmetru va indica tensiunea dupa cum este mentionat in tabelul de mai jos:

• nu faceti mai mult de un strap; in cazul in care exista doua sau mai multe strapuri, modul se va distruge

• poate fi folosit si alte tipuri de acumulatoare daca tensiunea setata corespunde (ex.: 6 elementi Ni-Cd sau Ni-Mh cu S2)

??

Mod de afisare (pentru S"N", "N" este numarul de elementi litiu/strap realizat):

• Ui

• Nx3.3V???Ui

• Nx3.5V???Ui

• Nx3.7V???Ui

• Ui???Nx3.9V - se ilumineaza chenarul rosu al bateriei si toate segmentele;

??

Parametri:

• Tensiune maxima: Nx4.3V

• Interval masurare: 3-34Vdc 1-8 elemente litiu 3.7V

• Culoare afisaj: albastru

• Consum propriu: 5mA

• Dimensiuni: 19.8x43.3x7.2mm

• Temperatura de lucru: -20...+50??C

• protectie la factori de mediu: IP20

• Masa proprie: 7.25g

??

??
