Contor de gaz G10 mecanic 16 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1" 1/4

Contor de gaz G10 mecanic 16 mc/h max, Proconstructo Group, 250 mm intre axe, racorduri 1" 1/4

Creat pentru tine

Contorul de gaz G10 este special proiectat pentru uz comercial, dar si rezidential si este ideal pentru locatiile cu un consum mediu de aprox. 10 metri cubi pe ora. Denumirea G10 provine chiar de la acest debit de referinta de 10 mch, indicand faptul ca este optimizat pentru un consum mediu. Totusi, contorul este capabil sa gestioneze un debit maxim de pana la 16 metri cubi pe ora. Daca suma consumului maxim al tuturor aparatelor de gaz din locatia ta se apropie de aceasta limita, este recomandat sa iei in considerare trecerea la un contor de capacitate superioara, deoarece 16 m³/h reprezinta limita maxima pentru acest model, iar depasirea acesteia poate afecta performanta si precizia masuratorilor.

Acesta este adecvat pentru diferite tipuri de gaze, inclusiv gaz metan, propan si butan, si utilizeaza un sistem cu doua membrane, onform standardului EN 1359:2017 si directivei MID.

Beneficii:

• Stabilitate ridicata de masurare: Asigura masuratori precise si stabile pe termen lung, chiar si in conditii variate de operare.
• Absorbtie redusa de zgomot si presiune: Functionare silentioasa si eficienta datorita constructiei avansate.
• Design robust si fiabil: Carcasa din aluminiu sau tabla de otel zincat ofera durabilitate si rezistenta in conditii dificile.
• Compatibilitate larga: Potrivit pentru utilizarea cu gaze naturale, propan, butan si alte gaze conforme, ideal pentru retelele de distributie la presiune joasa.
• Scaderea susceptibilitatii la deteriorare: Designul contorului minimizeaza riscul de deteriorare in urma socurilor sau stresului mecanic.
• Optiuni suplimentare: Posibilitatea de echipare cu generatoare de impulsuri cu releu REED pentru monitorizare avansata.
• Certificari internationale: Conformitatea cu reglementarile internationale (EN1359, MID) ofera incredere suplimentara in calitatea si siguranta contorului.

Caracteristici principale:

• Membrana: Material sintetic de inalta calitate care asigura sensibilitate si performanta excelenta chiar si la debite minime de gaz.
• Carcasa: Disponibila din aluminiu sau tabla de otel zincat cu vopsea poliesterica, oferind protectie excelenta impotriva coroziunii si rezistenta la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, conform standardului EN 1359:2017, garantata de un proces automat de calibrare si control strict al calitatii.
• Debit: Debit minim de 0,1 mc/h, debit de tranzitie de 1,6 mc/h si debit maxim de 16 mc/h.
• Presiune: Presiunea maxima de operare este de 0,5 bar.
• Temperatura de operare: Intre -25°C si +55°C.
• Racorduri:" 1/4 filet exterior conform ISO228-1.
• Dimensiuni: Lungime 370 mm, latime 330 mm, inaltime 200 mm.
• Greutate: 5 kg.
• Structura carcasei: Carcasa este construita din doua parti (superioara si inferioara), asamblate cu un adeziv special si un inel metalic presat la rece, asigurand o etansare si o rezistenta superioara.

Cum sa Determini daca contorul de Gaz G4 este Potrivit pentru Tine

Pentru a sti daca un contor de gaz G10 cu debit maxim de 16 mc/h este potrivit pentru locatia ta, este esential sa iti evaluezi nevoile de consum de gaz. Iata cateva criterii si exemple reale de folosire a unui asemenea contor:

Numarul de aparate care utilizeaza gaz: Daca locatia ta include mai multe aparate majore care functioneaza pe gaz, cum ar fi centrale termice de mare capacitate, cuptoare industriale sau echipamente pentru procese de productie, contorul G10 poate fi necesar. De exemplu, in restaurante mari cu bucatarii profesionale, unde sunt utilizate simultan mai multe cuptoare si plite pe gaz, acest contor este potrivit pentru a asigura un debit constant si suficient de gaz.

Dimensiunea si complexitatea instalatiei: Pentru locatii mari sau complexe, cum ar fi cladiri comerciale, hoteluri, centre spa, hale industriale sau case extrem de mari, contorul G10 este adecvat. De exemplu, un hotel cu un numar mare de camere si bai, care foloseste gaz pentru incalzirea apei si pentru centralele de climatizare, ar beneficia de un contor G10 pentru a asigura un flux optim.

Verificarea consumului maxim al echipamentelor: Consulta specificatiile tehnice ale acestor echipamente pentru a verifica consumul maxim de gaz (de obicei exprimat in mc/h). Daca acesta este sub 16 mc/h, un contor G10 este recomandat pentru a asigura un flux adecvat de gaz. Daca suma consumului maxim al tuturor aparatelor de gaz din locatia ta se apropie de aceasta limita, este recomandat sa iei in considerare trecerea la un contor de capacitate superioara, deoarece 16 m³/h reprezinta limita maxima pentru acest model, iar depasirea acestei poate afecta performanta si precizia masuratorilor.

Functionare:

Diferenta de presiune intre admisie si iesire determina umplerea si golirea ciclica a celor patru camere de masurare prin miscarea alternativa a celor doua membrane deformabile. Aceasta miscare este transformata in rotatia angrenajului prin intermediul sistemului de masurare mecanic, care consta din supape si cuplaj biela/manivela. Rotatia angrenajului este transmisa la indexul mecanic din partea din fata a contorului, indicand consumul de volum. Ultima roata poate fi echipata cu un magnet care transmite semnalul de rotatie folosind un senzor magnetic de impuls cu comutator reed.

Specificatii tehnice:

• Model: G10 RS 6
• Submodel: MM10
• Clasa de precizie: 1.5
• Presiunea maxima de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,10 mc/h
• Debit tranzitie: Qt = 1,6 mc/h
• Debit maxim: Qmax = 16 mc/h
• Dimensiuni: Lungime 370 mm, latime 330 mm, inaltime 200 mm

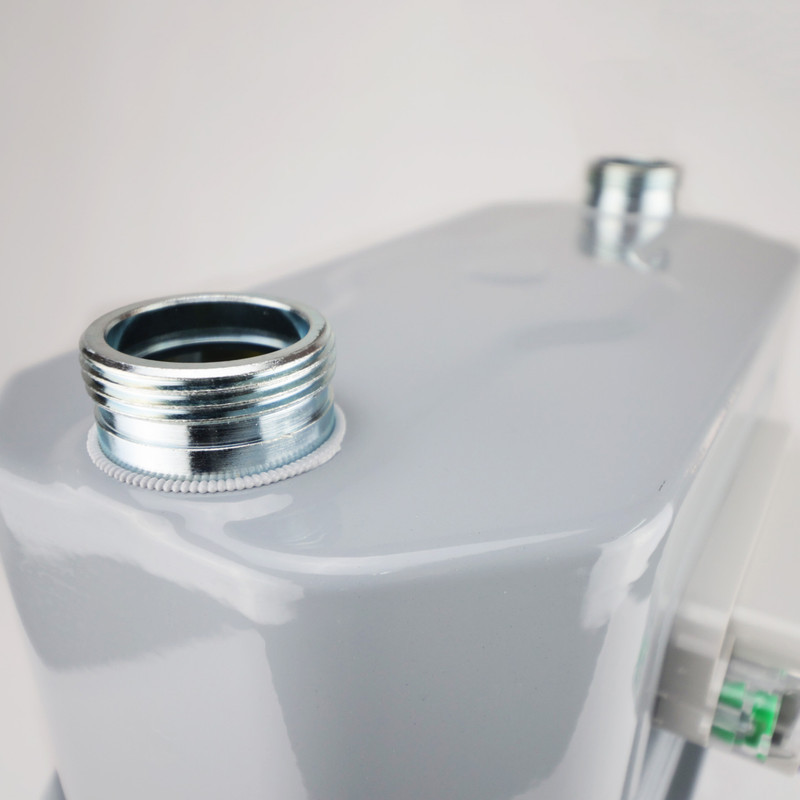

• Racorduri: 1" 1/4 filet exterior (conform ISO228-1)
• Greutate: 5 kg
• Temperatura de operare: -25°C ... +55°C

Aprobari si certificari

Contorul este proiectat in conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd's Register
• Fabrica producatoare este certificata prin sistemul de calitate ISO 9001 de Lloyd's Register

Instructiuni de instalare:

• Instalarea trebuie realizata de personal calificat, in conformitate cu reglementarile in vigoare privind siguranta.
• Asigurati-va ca locul de instalare este uscat, ferit de agenti externi si nu expus la surse de caldura sau flacari deschise.
• Contorul trebuie montat in pozitie verticala, cu dispozitivul de indicator in pozitie orizontala, ridicat de la podea si nu in contact direct cu peretii.
• Conectarile mecanice trebuie realizate fara a exercita stres mecanic asupra racordurilor de admisie si evacuare.

Contorul de gaz G10 combina precizia inalta cu durabilitatea, fiind alegerea perfecta pentru masurarea consumului de gaz in aplicatii comerciale.
