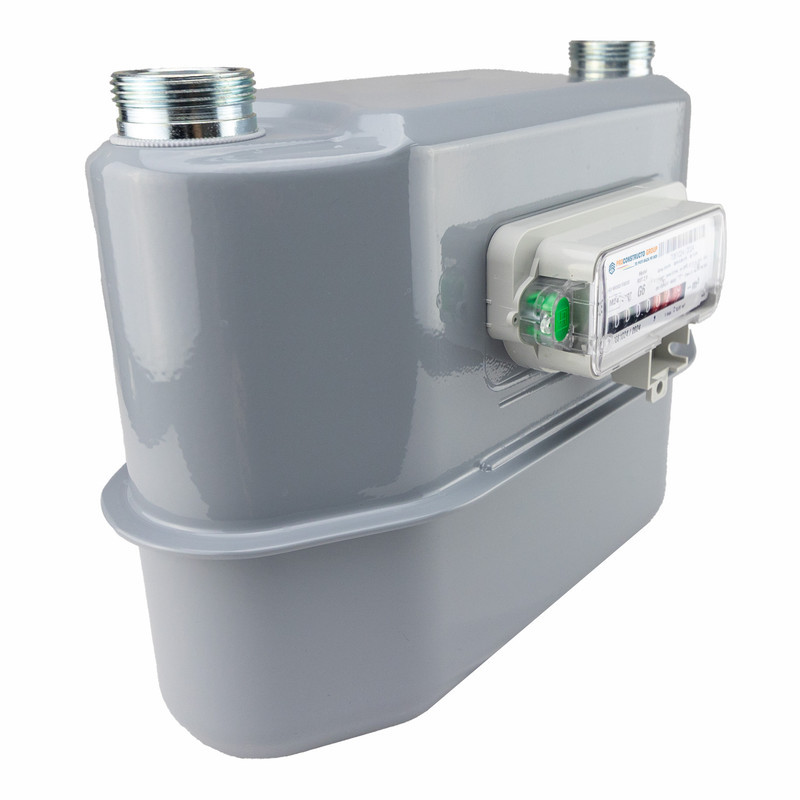

Contor de gaz G6 mecanic 10 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1" 1/4

Contor de gaz G6 mecanic 10 mc/h, Proconstructo Group, 250 mm intre axe, racorduri 1" 1/4

Creat pentru tine

Contorul de gaz G6 este special proiectat pentru uz rezidential in case mai mari sau pentru locatii comerciale cu un consum moderat. Este ideal pentru instalatiile cu un consum mediu de aproximativ 6 metri cubi pe ora. Denumirea G6 provine chiar de la acest debit de referinta de 6 mc/h. Totusi, contorul este capabil sa gestioneze un debit maxim de pana la 10 metri cubi pe ora. Daca suma consumului maxim al tuturor aparatelor de gaz din locatia ta se apropie de aceasta limita, este recomandat sa iei in considerare trecerea la un contor de capacitate superioara, deoarece 10 m³/h reprezinta limita maxima pentru acest model, iar depasirea acesteia poate afecta performanta si precizia masuratorilor.

Beneficii:

• Stabilitate ridicata de masurare: Asigura masuratori precise si stabile pe termen lung, chiar si in conditii variate de operare.
• Absorbtie redusa de zgomot si presiune: Functionare silentioasa si eficienta.
• Rezistenta la temperaturi ridicate: Functionare eficienta chiar si in medii cu temperaturi extreme, datorita constructiei robuste.
• Design robust si fiabil: Carcasa din tabla de otel zincata si acoperita cu pulbere poliesterica ofera durabilitate si rezistenta in conditii dificile.
• Compatibilitate larga: Potrivit pentru utilizarea cu gaze naturale, propan, butan si alte gaze necorozive, inclusiv amestecuri de gaz natural si hidrogen, fiind pregatit pentru hidrogen din fabrica.
• Optiuni suplimentare: Echipat cu un magnet pentru cuplare si compatibil cu emitatoare de impulsuri cu frecventa joasa sau module de comunicatie.
• Scaderea susceptibilitatii la deteriorare: Designul contorului minimizeaza riscul de deteriorare in urma socurilor sau stresului mecanic.

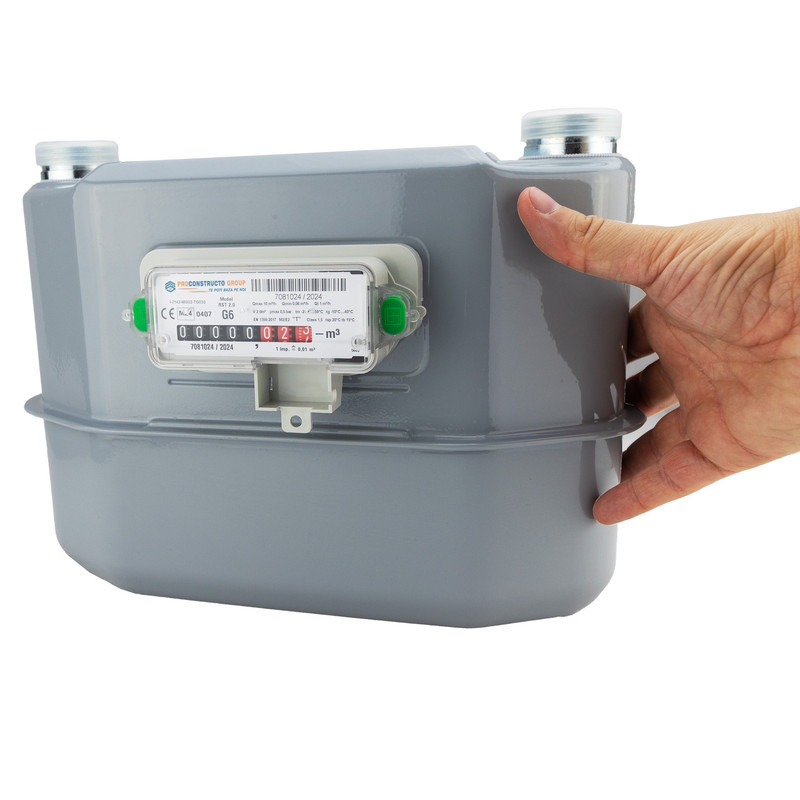

• Compact si usor: Dimensiunile reduse si greutatea scazuta fac din acest contor o solutie eficienta pentru instalare in spatii limitate.
• Certificari internationale: Conformitatea cu reglementarile internationale (EN1359, MID) ofera incredere suplimentara in calitatea si siguranta contorului.

Caracteristici principale:

• Membrana: Material sintetic de inalta calitate care asigura sensibilitate si performanta excelenta chiar si la debite minime de gaz.

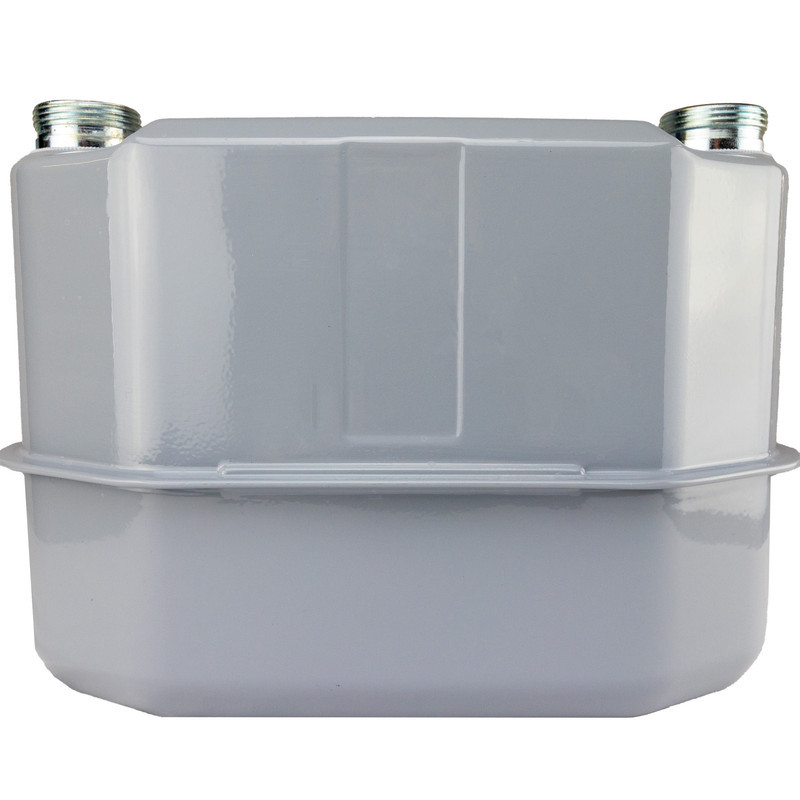

• Carcasa: Construita din tabla de otel zincat, adanc embosata si acoperita cu pulbere, oferind protectie excelenta impotriva coroziunii si rezistenta la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, conform standardului EN 1359:2017, garantata de un proces automat de calibrare si control strict al calitatii.
• Debit: Debit minim de 0,06 mc/h, debit de tranzitie de 1 mc/h si debit maxim de 10 mc/h.
• Presiune: Presiunea maxima de operare este de 0,5 bar.
• Temperatura de operare: Intre -25°C si +55°C.

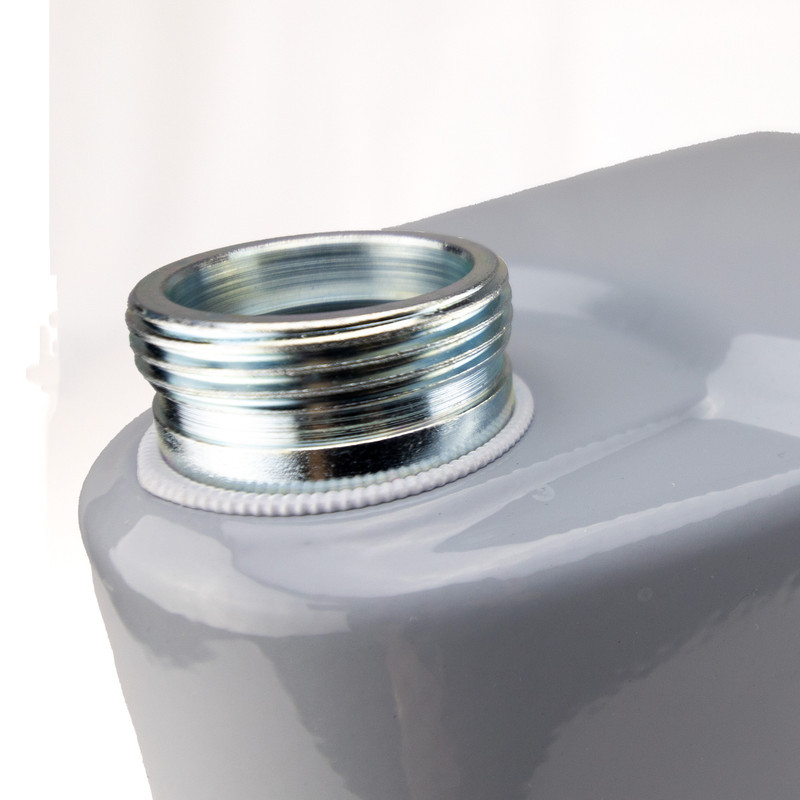

• Racorduri:" 1/4 filet exterior conform ISO228-1.
• Dimensiuni: Lungime 370 mm, latime 330 mm, inaltime 200 mm.
• Greutate: 5 kg.
• Volum ciclic: 2,0 Litri.
• Structura carcasei: Carcasa este construita din doua parti (superioara si inferioara), asamblate cu un adeziv special si un inel metalic presat la rece, asigurand o etansare si o rezistenta superioara.

Functionare:

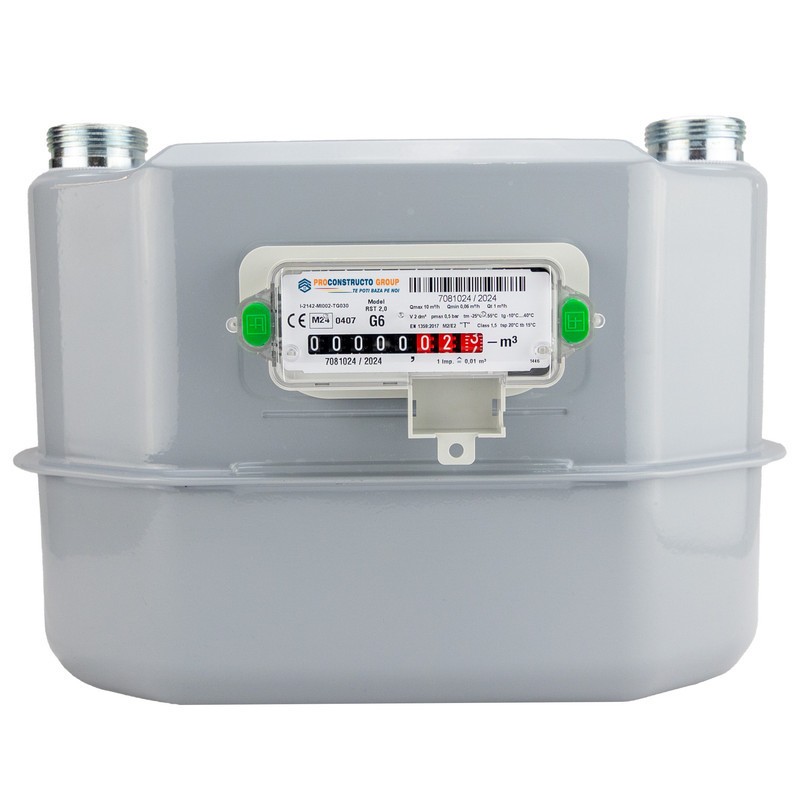

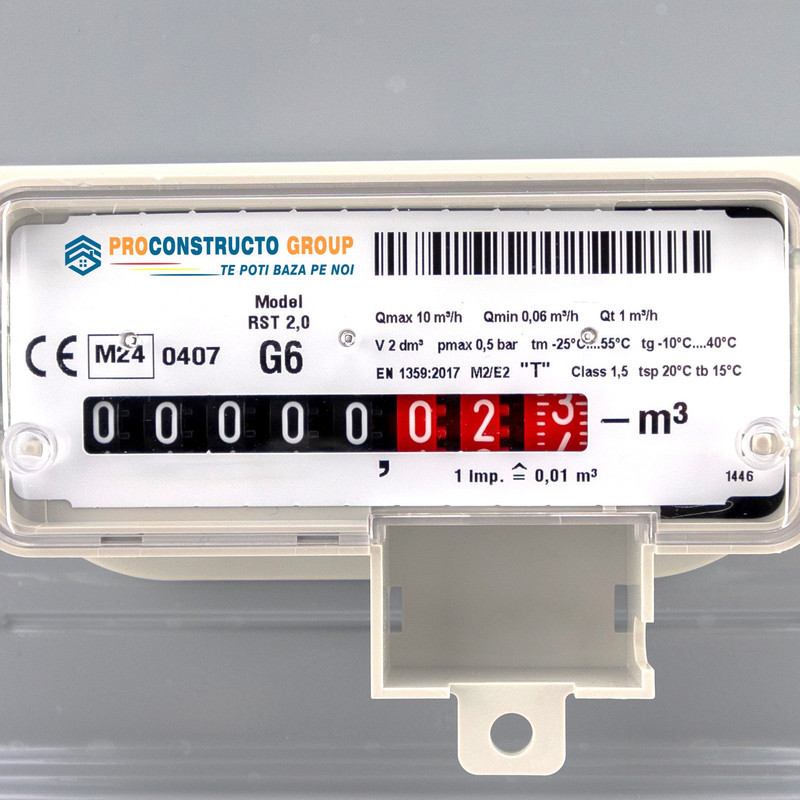

Diferenta de presiune intre admisie si iesire determina umplerea si golirea ciclica a celor patru camere de masurare prin miscarea alternativa a membranei deformabile. Aceasta miscare este transformata in rotatia angrenajului prin intermediul sistemului de masurare mecanic, care consta din supape si cuplaj biela/manivela. Rotatia angrenajului este transmisa la indexul mecanic din partea din fata a contorului, indicand consumul de volum. Ultima roata poate fi echipata cu un magnet care transmite semnalul de rotatie folosind un senzor magnetic de impuls cu comutator reed.

Contorul de gaz G6 este un instrument de masurare volumetric, conceput pentru aplicatii rezidentiale si comerciale, oferind precizie si fiabilitate in masurarea consumului de gaz. Face parte din gama de contoare cu membrana si este proiectat sa indeplineasca cele mai ridicate cerinte in ceea ce priveste acuratetea masuratorilor si durabilitatea, conform standardului EN 1359:2017.

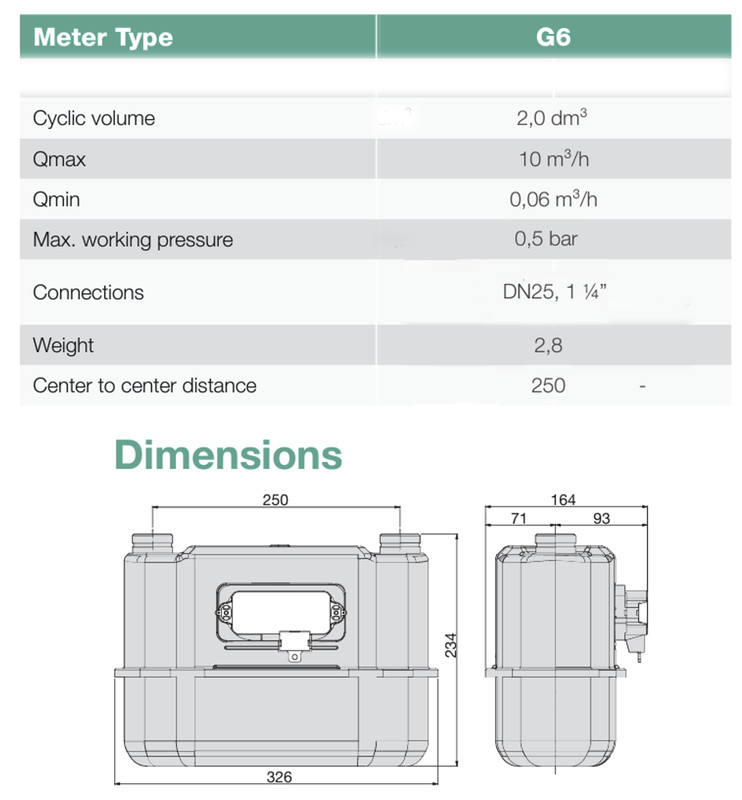

Specificatii tehnice:

• Model: G6 RST 2.0
• Brand: Proconstructo Group
• Clasa de precizie: 1.5
• Presiunea maxima de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,06 mc/h
• Debit tranzitie: Qt = 1 mc/h
• Debit maxim: Qmax = 10 mc/h
• Dimensiuni: Lungime 370 mm, latime 330 mm, inaltime 200 mm
• Racorduri: 1" 1/4 filet exterior (conform ISO228-1)
• Greutate: 5 kg
• Temperatura de operare: -25°C ... +55°C
• Volum ciclic: 2,0 Litri
• Temperatura gazului: Intre -10°C si +40°C.

Instructiuni de instalare:

• Instalarea trebuie realizata de personal calificat, in conformitate cu reglementarile in vigoare privind siguranta.
• Asigurati-va ca locul de instalare este uscat, ferit de agenti externi si nu expus la surse de caldura sau flacari deschise.
• Contorul trebuie montat in pozitie verticala, cu dispozitivul de indicator in pozitie orizontala, ridicat de la podea si nu in contact direct cu peretii.
• Conectarile mecanice trebuie realizate fara a exercita stres mecanic asupra racordurilor de admisie si evacuare.
• Verificati ca presiunea de strangere a racordurilor sa nu depaseasca 110 Nm.

Contorul de gaz G6 este ideal pentru masurarea consumului de gaz in aplicatii rezidentiale si comerciale mici, avand un debit maxim de 10 mc/h, fiind potrivit pentru locuinte, mici afaceri sau cladiri comerciale.

Aprobari si certificari

Contorul este proiectat in conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd's Register
• Fabrica producatoare este certificata prin sistemul de calitate ISO 9001 de Lloyd's Register
