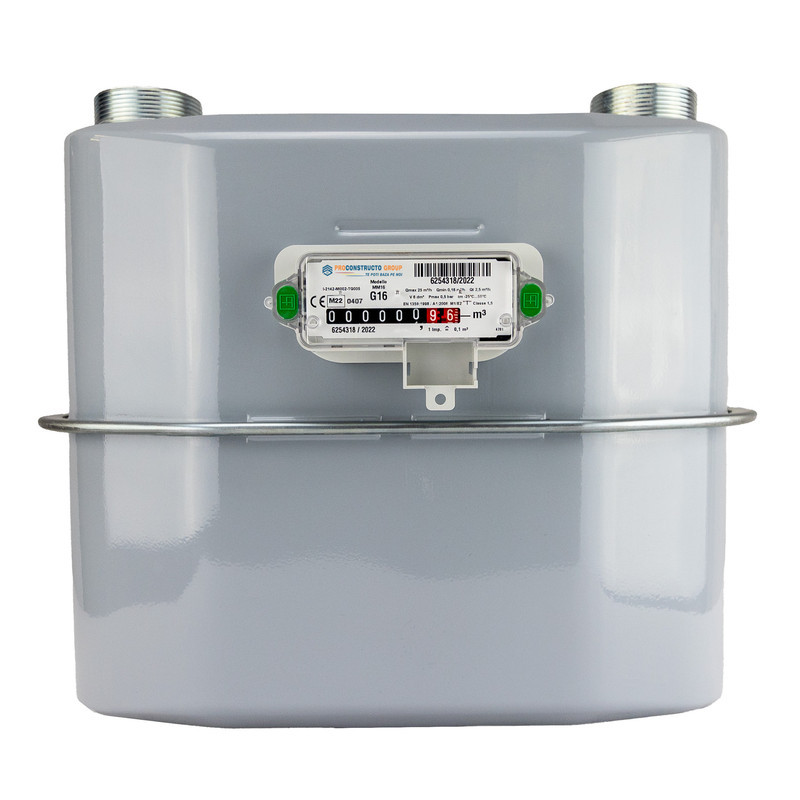

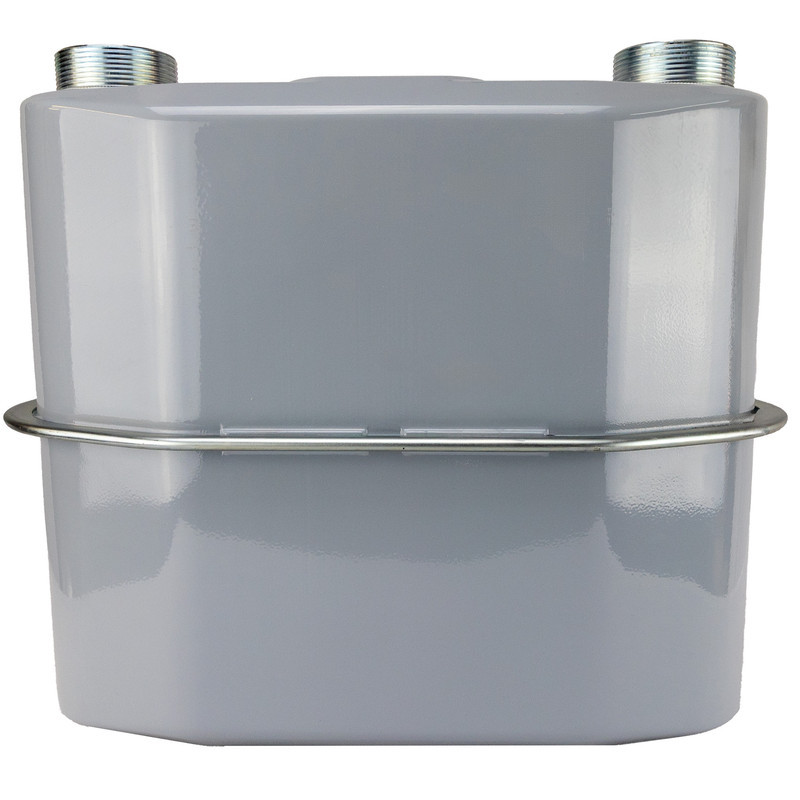

Contor de gaz G16 mecanic 25 mc/h, Proconstructo Group, 280 mm intre axe, racorduri 2"

Contor de gaz G16 mecanic 25 mc/h, Proconstructo Group, 280 mm intre axe, racorduri 2"

Creat pentru tine

Contorul de gaz G16 este un instrument de masurare volumetric, ideal pentru uz industrial sau pentru aplicatii civile mari, proiectat pentru a oferi precizie si acuratete in masurarea consumului de gaz. Este adecvat pentru familiile de gaz H, L, E si utilizeaza un sistem cu membrane, conform standardului EN1359:1998 / A1:2006 si directivei MID.

Beneficii:

• Stabilitate ridicata de masurare: Asigura masuratori precise si stabile pe termen lung, chiar si in conditii de flux variabil.
• Absorbtie redusa de zgomot si presiune: Functionare silentioasa si eficienta, cu o cadere de presiune scazuta.
• Design robust si fiabil: Constructia din otel galvanizat garanteaza durabilitate si rezistenta in conditii variate de operare.
• Compatibilitate larga: Potrivit pentru utilizarea cu gaze naturale, gaze manufacturate, GPL sau alte gaze necorozive si pre-filtrate, recomandat pentru retelele de distributie a gazelor la presiune joasa si medie.
• Scaderea susceptibilitatii la deteriorare: Designul contorului minimizeaza riscul de deteriorare in urma socurilor sau stresului mecanic.

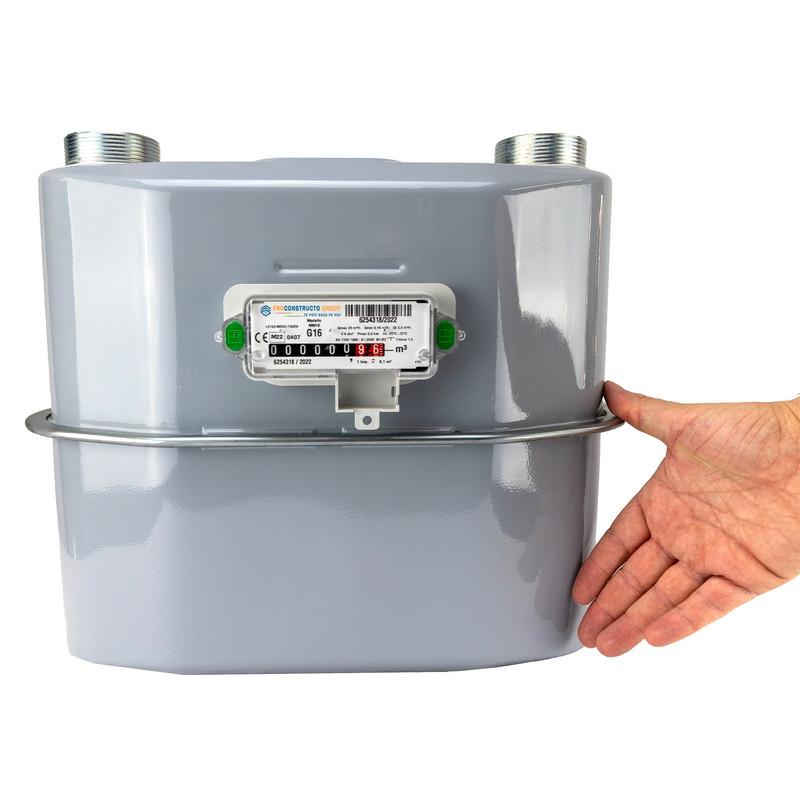

• Compact si usor: Dimensiunile reduse si greutatea scazuta fac din acest contor o solutie eficienta pentru instalare in spatii limitate.
• Certificari internationale: Conformitatea cu reglementarile internationale (EN1359, MID) ofera incredere suplimentara in calitatea si siguranta contorului.

Caracteristici principale:

• Membrana: Material sintetic de inalta calitate care asigura sensibilitate si performanta excelenta chiar si la debite minime de gaz.
• Carcasa: Disponibila din tabla de otel zincat cu vopsea poliesterica, oferind protectie excelenta impotriva coroziunii si rezistenta la temperaturi ridicate.
• Precizie: Clasa de precizie 1.5, garantata de un proces automat de calibrare si control strict al calitatii in laboratorul metrologic intern al fabricii.
• Debit: Debit minim de 0,16 mc/h, debit de tranzitie de 2,5 mc/h si debit maxim de 25 mc/h.
• Presiune: Presiunea maxima de operare este de 0,5 bar.
• Temperatura de operare: Intre -25°C si +55°C.

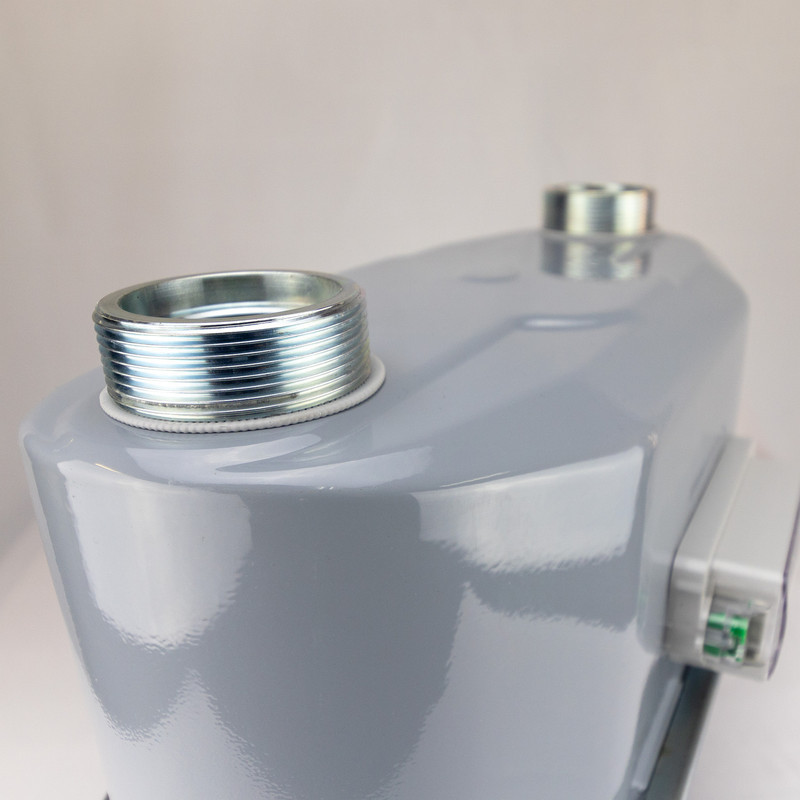

• Racorduri:" filet exterior conform ISO228-1.
• Greutate: 6,4 kg fara ambalaj, 6,9 kg cu ambalaj.

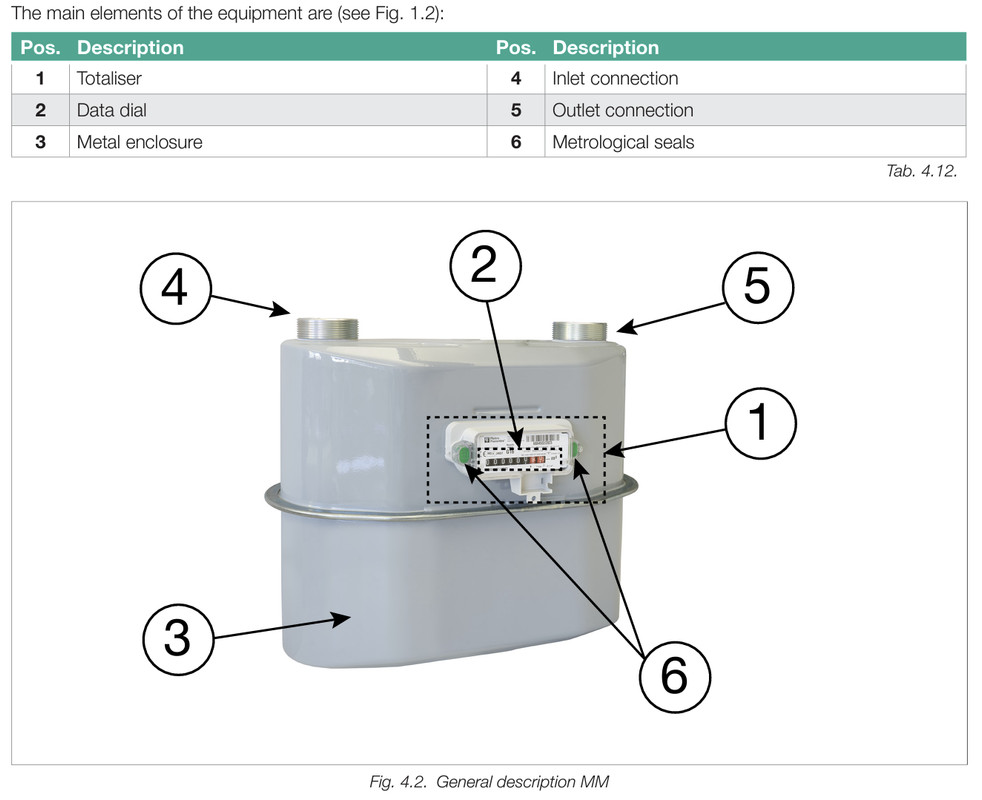

• Structura carcasei: Carcasa este construita din doua parti (superioara si inferioara), asamblate cu un adeziv special si un inel metalic presat la rece, asigurand o etansare si o rezistenta superioara.

Cum sa Determini daca Contorul de Gaz G16 este Potrivit pentru Tine

Pentru a decide daca contorul de gaz G16, cu debit maxim de 25 mc/h, este adecvat pentru locuinta sau afacerea ta, este esential sa evaluezi nevoile tale de consum de gaz. Iata cateva criterii importante:

Numarul de aparate care utilizeaza gaz: Daca ai mai multe aparate mari care functioneaza pe gaz (cum ar fi o centrala termica de mare capacitate, mai multe cuptoare sau un sistem complex de incalzire), contorul G16 poate gestiona cu usurinta un consum simultan ridicat, asigurand un debit maxim de 25 mc/h.

Dimensiunea si complexitatea instalatiei: Pentru locuinte mari, vile cu mai multe etaje sau pentru afaceri care necesita un flux de gaz mare (cum ar fi restaurante sau unitati de productie), contorul G16 este ideal. Acesta suporta un consum ridicat, facandu-l potrivit pentru instalatii complexe.

Verificarea consumului maxim: Daca centrala termica sau alte echipamente de gaz au un consum mare, de pana la 25 mc/h, contorul G16 este recomandat. Consulta specificatiile echipamentelor tale pentru a te asigura ca debitul maxim necesar nu depaseste aceasta capacitate.

Cand ai nevoie de un contor cu debit maxim mai mare?

Daca ai in plan sa extinzi utilizarea gazului, adaugand echipamente suplimentare sau daca estimezi un consum care ar putea depasi 25 mc/h, ar trebui sa te gandesti la un contor cu o capacitate mai mare, de exemplu, G25.

Exemple de utilizare:

Vile si case mari: Daca locuiesti intr-o vila cu mai multe sisteme de incalzire sau utilizari simultane de gaz, contorul G16 este ideal pentru a asigura o masurare precisa si fiabila.

Afaceri mici si medii: Restaurantele, brutariile sau alte afaceri care utilizeaza intensiv gazul pentru diverse echipamente vor beneficia de capacitatea contorului G16, asigurandu-se ca fluxul de gaz necesar este bine gestionat.

Functionare:

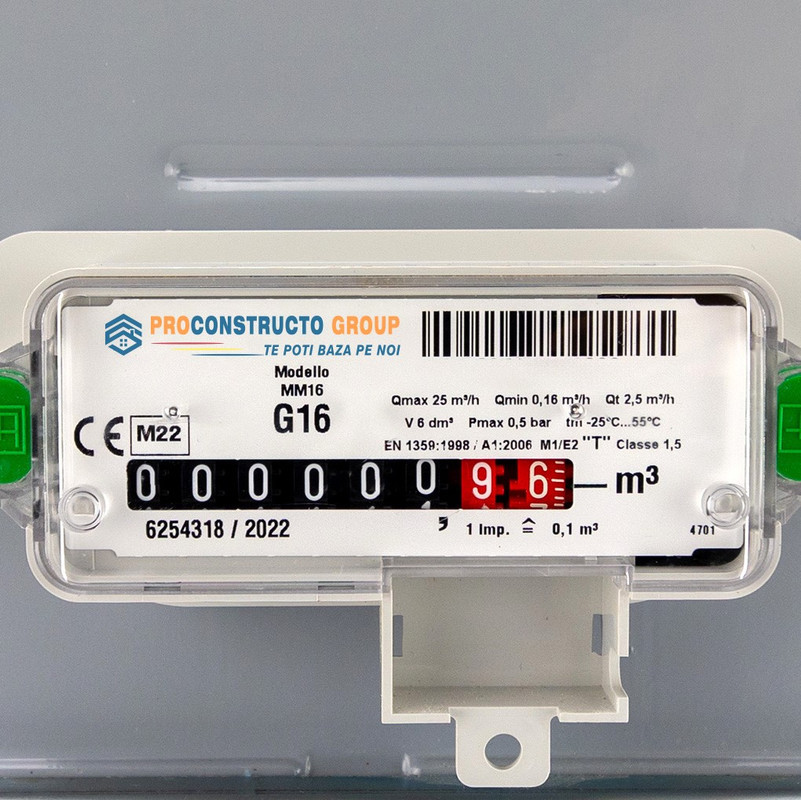

Diferenta de presiune intre admisie si iesire determina umplerea si golirea ciclica a camerelor de masurare prin miscarea alternativa a membranelor deformabile. Aceasta miscare este transformata in rotatie a angrenajului prin intermediul sistemului de masurare mecanic, care consta din supape cu bobina si cuplaj biela/manivela. Rotatia angrenajului este transmisa la totalizatorul mecanic din partea frontala a contorului, indicand consumul de volum. Ultima roata este echipata cu un magnet capabil sa transmita semnalul de rotatie folosind un senzor magnetic de impuls cu comutator reed.

Aprobari si certificari

Contorul este proiectat in conformitate cu standardele armonizate:

• EN 12480 si OIMLR137
• 2014/32 / UE (MID) Certificat NMi T10036
• 2014/34 / UE (ATEX) Dosarul tehnic depus IMQ
• 2014/68 / EU (PED) Certificat Lloyd's Register
• Fabrica producatoare este certificata prin sistemul de calitate ISO 9001 de Lloyd's Register

Specificatii tehnice:

• Model: G16 MM16
• Clasa de precizie: 1.5
• Presiunea maxima de operare: Pmax = 0,5 bar
• Debit minim: Qmin = 0,16 mc/h
• Debit tranzitie: Qt = 2,5 mc/h
• Debit maxim: Qmax = 25 mc/h

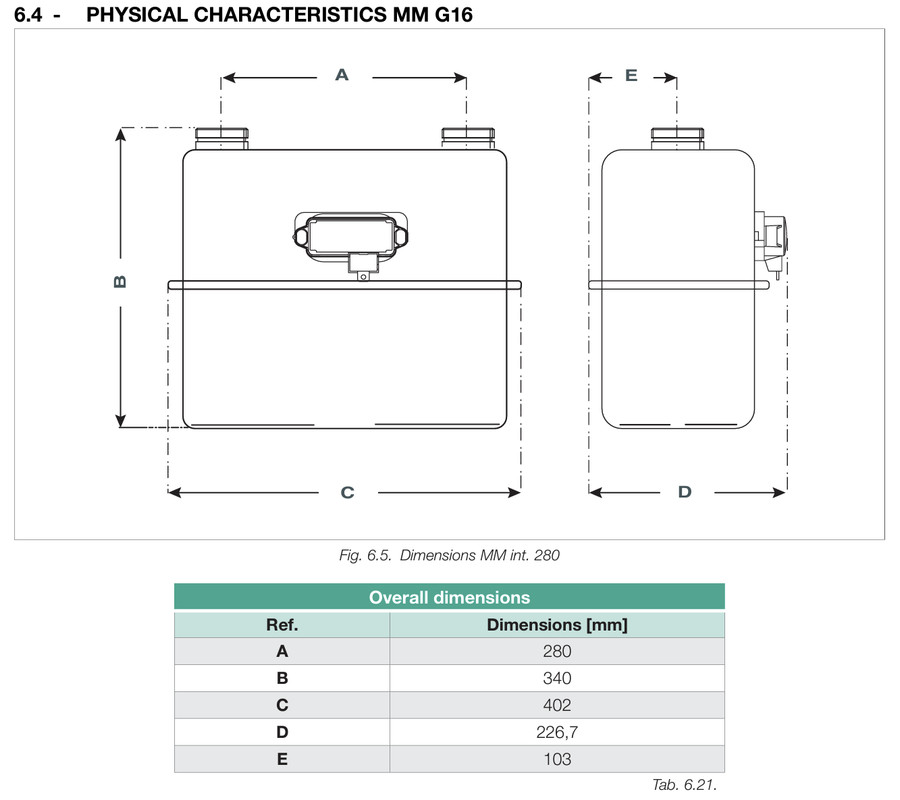

• Distanta axe racorduri: 110 mm
• Temperatura de operare: -25°C ... +55°C
• Racorduri:" filet exterior (conform ISO228-1)
• Greutate: 6,4 kg (fara ambalaj)

Instructiuni de instalare:

• Instalarea trebuie realizata de personal calificat, in conformitate cu reglementarile in vigoare privind siguranta.
• Asigurati-va ca locul de instalare este uscat, ferit de agenti externi si nu expus la surse de caldura sau flacari deschise.
• Contorul trebuie montat in pozitie verticala, cu dispozitivul de indicator in pozitie orizontala, ridicat de la podea si nu in contact direct cu peretii.
• Conectarile mecanice trebuie realizate fara a exercita stres mecanic asupra racordurilor de admisie si evacuare.

Contorul de gaz G16 combina precizia inalta cu durabilitatea, fiind alegerea perfecta pentru masurarea consumului de gaz in aplicatii industriale sau civile mari.
