Set jgheab 12m maro Sistem 100

Set jgheab 12m maro Sistem 100


Sistemul de JGHEABURI BRYZA este un produs consacrat, lansat la începutul anului 2004
pe piață. BRYZA este un sistem complet,
format din jgheaburi cu un profil semicircular de 75, 100 și 125 și un grup de
fitinguri, precum și burlane cu două diametre de 63 și 90mm.
Eleganța discretă a formelor clasice, montajul ușor și o selecție
de două culori în diferite dimensiuni îndeplinesc toate dorințele clienților.

         Maro (RAL 8017)              -              Grafit (RAL 7021)

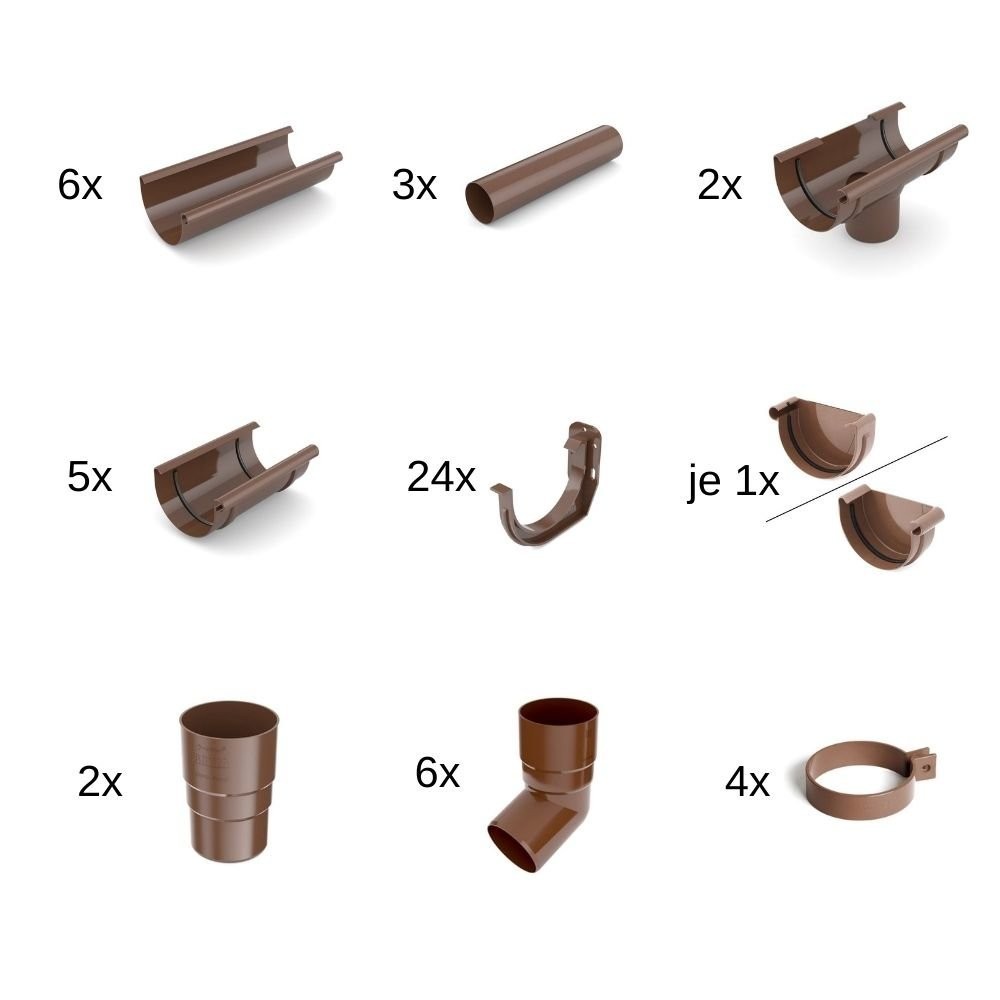

100 Sistem - SET constă din:


Numărul în funcție de SET vezi imaginea produsului!

• Jgheab 100 de 2m
• Capace jgheab 100 (dreapta/stânga)
• Suporturi jgheab 100
• Burlan 90 de 2m
• Mufă țeavă 90
• Colț 90 de 67,5°
• Suport pentru burlan 90
• Stutzen jgheab 100 pe burlan 90
• Conector jgheab 100 (de la SET de 4m)

Piese sistem jgheaburi


1.    "Jgheab" 75, 100, 125mm; 2m
2.    "Suport jgheab" 75, 100, 125mm
3.    "Colț interior 90°" 75, 100, 125mm
4.    "Conector jgheab" 75, 100, 125mm
5.    "Colț exterior 90°" 75, 100, 125mm
6.    "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7.    "Capac jgheab dreapta/stânga" 75, 100, 125mm
8.    "Burlan" 63, 90mm
9.    "T-Piesă" 63, 90mm
10.  "Suport (PVC)" 63, 90mm
11.  "Conector burlan/mufă" 63, 90mm
12.  "Reducție" 90/63mm
13.  "Colț 67,5°" 63, 90mm
14.  "Fier jgheab (metal) ajustabil" 75, 125mm
15.  "Cârlig pentru suport PVC" 120, 160, 180, 220, 250, 350mm
16.  "Colț interior unghi ajustabil 120° până la 145°" 125mm
17.  "Colț exterior unghi ajustabil 120° până la 145°" 75, 100, 125mm


Tip de conexiune


Jgheaburile sunt conectate printr-o conexiune cu clic cu fitingurile de țeavă.
Conexiunea este etanșată cu un profil de cauciuc aflat în canelura unui fiting de țeavă.
Acest tip de conexiune permite o montare ușoară și asigură etanșeitatea necesară.
Conexiunea burlanelor cu fitingurile de țeavă se face cu mufe de conexiune
fără garnitură. Tipurile de conexiuni menționate permit compensarea
schimbărilor de lungime termică ale pieselor sistemului de jgheaburi.


Vă rugăm să rețineți la montaj!


Suporturile din PVC și oțel sunt montate direct pe șipci sau căpriori.
Distanța dintre suporturi ar trebui să fie de 40-50cm. Pentru o scurgere corectă a apei,
jgheabul ar trebui să aibă o pantă de 2mm pe 1m în direcția stutzenului.

Tăierea jgheaburilor și burlanelor


Tăiați jgheabul sau burlanul cu un ferăstrău cu dinți fini la un unghi drept la lungimea corectă.

Montarea jgheaburilor în suporturi și montarea stutzenului și pieselor individuale


Montarea în suporturile din PVC și metal începe cu introducerea
marginii jgheabului în nasul frontal al suportului, apoi partea interioară a jgheabului
trebuie apăsată sub nasul din spate.
Colțul, stutzenul și piesa de conectare a jgheabului sunt montate prin glisare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să acordați atenție poziției corecte a garniturilor în stutzen,
piesele de conectare și colțuri, precum și la limitatoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare pentru jgheaburi la conectorii de jgheaburi, stutzen și
colțuri.

Colțul, stutzenul și piesa de conectare a jgheabului sunt montate prin glisare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să acordați atenție poziției corecte a garniturilor în stutzen,
piesele de conectare și colțuri, precum și la limitatoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare pentru jgheaburi la conectorii de jgheaburi, stutzen și
colțuri.
