Set jgheab 6m grafit Sistem 100

Set jgheab 6m grafit Sistem 100


Sistemul de jgheaburi BRYZA este un produs consacrat, lansat la începutul anului 2004
pe piață. BRYZA este un sistem complet,
format din jgheaburi cu o secțiune transversală semirotundă de 75, 100 și 125, un grup de
piese de formă și burlane cu două diametre de 63 și 90mm.
Eleganța discretă a formelor clasice, montajul ușor și o selecție
de două culori în diferite dimensiuni satisfac toate dorințele clienților.

         Maro (RAL 8017)              -              Grafit (RAL 7021)

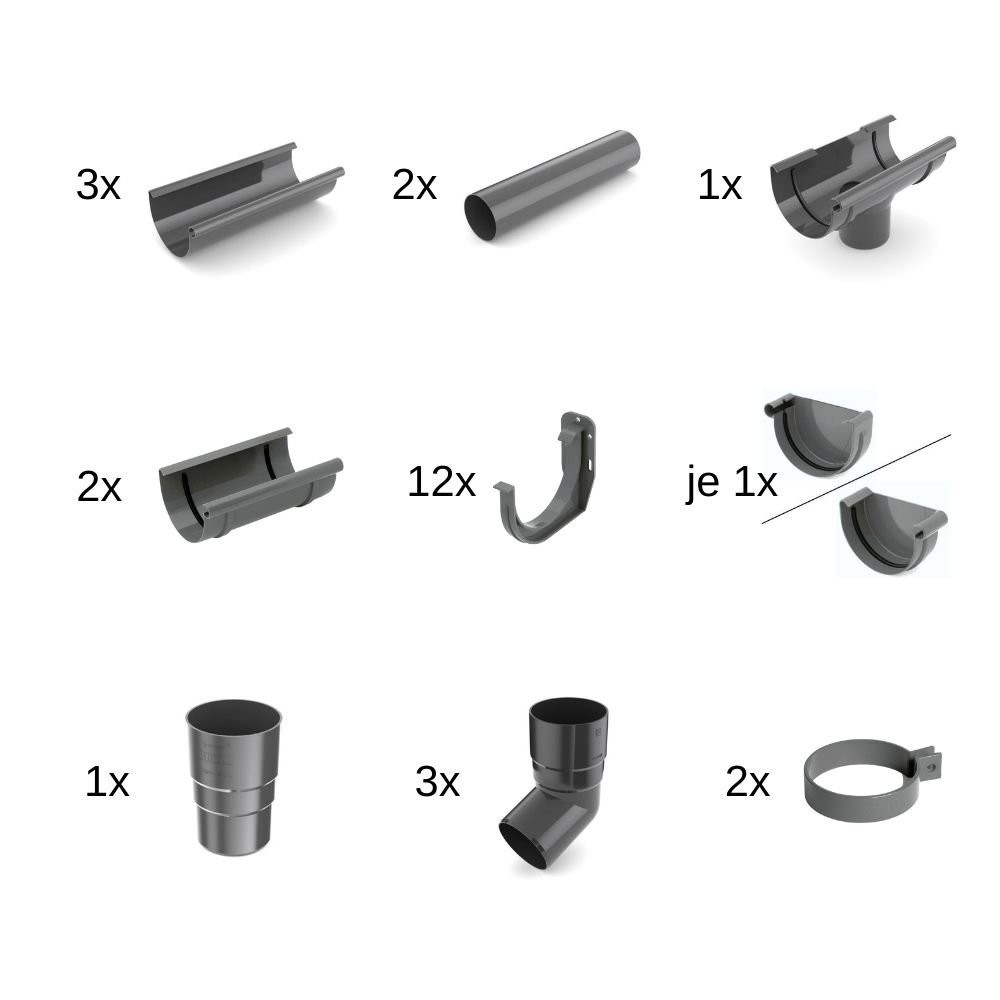

100 Sistem - SET constă din:


Numărul în funcție de SET vezi imaginea produsului!

• Jgheab 100 de 2m
• Capace jgheab 100 (dreapta/stânga)
• Suporturi jgheab 100
• Burlan 90 de 2m
• Mufă burlan 90
• Cot 90 de 67,5°
• Suport pentru burlan 90
• Stutzen jgheab 100 pe burlan 90
• Conector jgheab 100 (de la SET 4m)

Piese ale sistemului de jgheaburi


1.    "Jgheab" 75, 100, 125mm; 2m
2.    "Suport jgheab" 75, 100, 125mm
3.    "Colț interior 90°" 75, 100, 125mm
4.    "Conector jgheab" 75, 100, 125mm
5.    "Colț exterior 90°" 75, 100, 125mm
6.    "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7.    "Capac jgheab dreapta/stânga" 75, 100, 125mm
8.    "Burlan" 63, 90mm
9.    "T-Piece" 63, 90mm
10.  "Suport (PVC)" 63, 90mm
11.  "Conector/mufă burlan" 63, 90mm
12.  "Reducție" 90/63mm
13.  "Cot 67,5°" 63, 90mm
14.  "Suport jgheab (metal) ajustabil" 75, 125mm
15.  "Cârlig pentru suport PVC" 120, 160, 180, 220, 250, 350mm
16.  "Colț interior unghi ajustabil 120° până la 145°" 125mm
17.  "Colț exterior unghi ajustabil 120° până la 145°" 75, 100, 125mm


Tip de conexiune


Jgheaburile sunt conectate printr-o conexiune cu clic cu piesele de formă ale burlanului.
Conexiunea este etanșată cu un profil de cauciuc situat în canelura unei piese de formă a burlanului.
Acest tip de conexiune permite o montare ușoară și asigură etanșeitatea necesară.
Conexiunea burlanelor cu piesele de formă ale burlanului se face cu mufe de conexiune
fără garnitură. Tipurile de conexiuni menționate permit compensarea
modificărilor de lungime termică ale pieselor sistemului de jgheaburi.


Vă rugăm să rețineți la montaj!


Suporturile din PVC și oțel sunt montate direct pe căpriori sau grinzi.
Distanța între suporturi ar trebui să fie de 40-50cm. Pentru o scurgere corectă a apei,
jgheabul ar trebui să aibă o înclinație de 2mm pe 1m în direcția stutzenului.

Tăierea jgheaburilor și burlanelor


Tăiați jgheabul sau burlanul cu un ferăstrău cu dinți fini la un unghi drept la lungimea corectă.

Montarea jgheaburilor în suporturi și montarea stutzenului și pieselor individuale


Montarea în suporturile din PVC și metal începe cu introducerea
marginii jgheabului în nasul frontal al suportului, apoi partea interioară a jgheabului
trebuie apăsată sub nasul din spate.
Colțul, stutzenul și piesa de conectare a jgheabului sunt montate prin alunecare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să se acorde atenție poziției corecte a garniturilor în stutzen, piesele de conectare
și colțuri, precum și la opritoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare pentru jgheaburi la piesele de conectare, stutzen și
colțuri.

Colțul, stutzenul și piesa de conectare a jgheabului sunt montate prin alunecare
pe marginea frontală a jgheabului și apoi fixare pe marginea din spate a jgheabului.
La conectare, trebuie să se acorde atenție poziției corecte a garniturilor în stutzen, piesele de conectare
și colțuri, precum și la opritoarele de pe suprafața interioară a acestor piese.
Se recomandă montarea de suporturi suplimentare pentru jgheaburi la piesele de conectare, stutzen și
colțuri.
